UZO zestaw

Urządzenie zjazdowe z funkcją ratowniczą UZO 9 zostało opracowane w oparciu o wytyczne normy EN 341:2011. Urządzenie jest sterowane manualnie i spełnia wymagania klasy B.

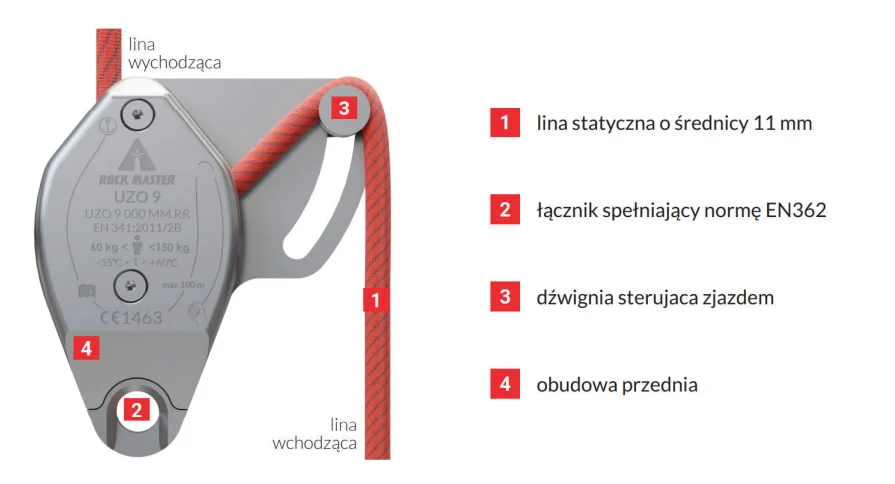

UZO 9 jest na stałe połączone z włókienniczą liną statyczną o średnicy 11 mm. Podstawą konstrukcji jest stała płyta stalowa znajdująca się pomiędzy obudowami. Urządzenie zwęża się ku dołu, a w jego dolnej części znajduje się punkt kotwiczący urządzenia służący do wpięcia łącznika spełniającego normę EN362.

Wewnątrz urządzenia znajduje się układ rolek prowadzących linę oraz krzywka obrotowa, która dzięki zmianie swojego położenia pozwala na blokowanie i odblokowanie liny w urządzeniu, poprzez dociskanie liny do nieruchomego docisku. Lina włókiennicza wprowadzona jest do urządzenia od góry, następnie w dół, dookoła krzywki obrotowej od lewej strony i kolejno w górę pomiędzy krzywką obrotową a dociskiem liny wychodząc następnie z urządzenia w kierunku dźwigni służącej do kontrolowania opuszczania.

Po drugiej stronie stałej płyty stalowej urządzenia, pod tylną obudową, znajdują się pozostałe elementy mechaniczne – przekładnia zębata, dzięki której ruch dźwigni sterującej zjazdem połączony jest z obrotem krzywki obrotowej.

Wymiana liny możliwa jest jedynie po odkręceniu obudowy przedniej.
